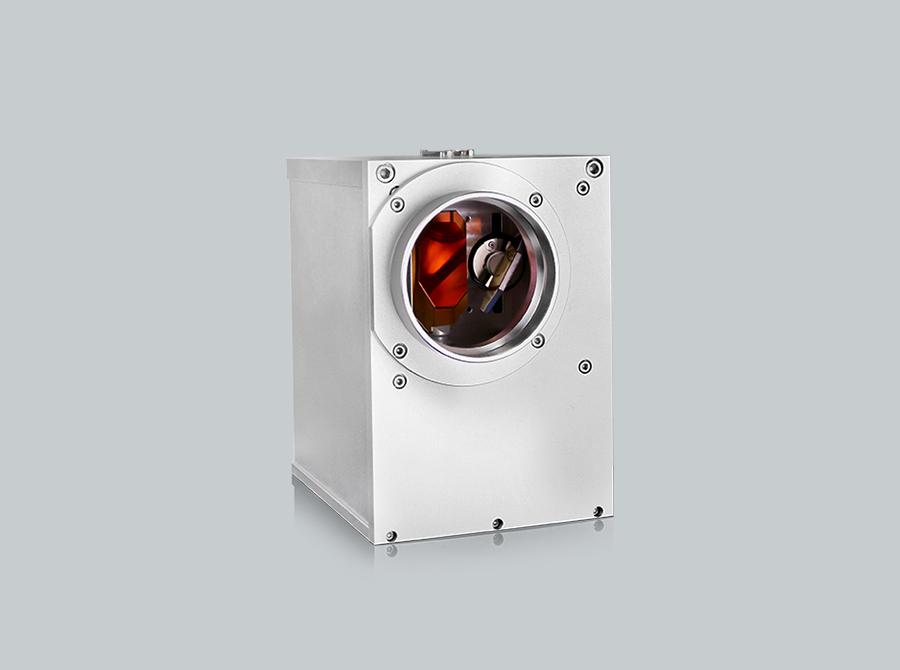

Модели цифровых гальванометров ExtraScan охватывают широкий ассортимент, подходящий для клиентов с высокими требованиями к точности.Например, 3D-печать, фотоэлектрическая промышленность, полупроводниковая промышленность и другие области обработки.

Описание

1.Независимые исследования и разработки высокоточных решетчатых энкодеров, нарушающие монополию зарубежных технологий
цифровые двигатели с разрешением 2,23 бита для достижения превосходной точности позиционирования и повторяемой точности позиционирования
3.Поддержка мониторинга положения гальванометра и обратной связи по положению, определение состояния гальванометра в режиме реального времени и обеспечение безопасной и надежной работы гальванометра
4.Цифровая плата драйвера на базе FPGA имеет гибкую конфигурацию и может соответствовать двигателям гальванометра с различными нагрузками от 10 до 30 мм
5.Полностью цифровой дизайн и уникальная конструкция с водяным охлаждением обеспечивают чрезвычайно низкий дрейф и чрезвычайно высокую стабильность

Характеристики оборудования
Экстрасканирование Экстраскан 10 Экстрасканирование14 Экстраскан20 Экстрасканирование 30
Апертура входного луча (мм) Апертура входного луча (мм) 10 14 20 30
Смещение балки (мм) 12.54 16.42 25.25 35.53
Ошибка отслеживания (мс) 0.3 0.40 0.65 1.2
Повторяемость повторяемость (мкрад) ＜1 ＜1 ＜1 ＜1
Дрейф смещения нулевого дрейфа (мкрад/К) ＜15 ＜15 ＜15 ＜15
Дрейф усиления (ppm/K) ＜8 ＜8 ＜8 ＜8
Дрейф более 8 часов Долгосрочный дрейф более 8 часов (mrad) ＜0.1 ＜0.1 ＜0.1 ＜0.1
1% от полного хода 1% от полной шкалы (мс) 0.55 0.85 1 1.50
10% от полного хода 10% от полной шкалы (мс) 1.4 1.80 3 5
Скорость позиционирования (м/с) 7 5 3 2
Угол сканирования Типичный угол сканирования (°) ±12.5 ±12.5 ±12.5 ±12.5
Ошибка усиления Ошибка усиления (mrad) <5 <5 <5 <5
Нулевое смещение (mrad) для нулевой ошибки <5 <5 <5 <5
Нелинейность (%) <0.1 <0.1 <0.1 <0.1
Требования к питанию Требования К питанию ±15 В постоянного тока, ≥3А ±15 В постоянного тока, ≥3А ±15 В постоянного тока, ≥3А ±15 В постоянного тока, ≥3А
Цифровой интерфейс XY2-100 XY2-100 XY2-100 XY2-100
Рабочая температура (℃) 25±10 25±10 25±10 25±10
Вес (кг) 1.9 2.3 5.0 5.2
Экстрасканирование Экстраскан II 10 Экстраскан II 14 Экстраскан II 20 Экстраскан II 30
Апертура входного луча (мм) Апертура входного луча (мм) 10 14 20 30
Смещение балки (мм) 12.54 16.42 25.25 35.53
Ошибка отслеживания (мс) 0.2 0.25 0.5 0.80
Повторяемость повторяемость (мкрад) ＜1 ＜1 ＜1 ＜1
Дрейф смещения нулевого дрейфа (мкрад/К) ＜15 ＜15 ＜15 ＜15
Дрейф усиления (ppm/K) ＜8 ＜8 ＜8 ＜8
Дрейф более 8 часов Долгосрочный дрейф более 8 часов (mrad) ＜0.08 ＜0.08 ＜0.08 ＜0.08
1% от полного хода 1% от полной шкалы (мс) 0.45 0.6 0.85 1.30
10% от полного хода 10% от полной шкалы (мс) 1.30 1.50 2.60 4.80
Скорость позиционирования (м/с) 10.0 7.0 5.0 3.0
Угол сканирования Типичный угол сканирования (°) ±12.5 ±12.5 ±12.5 ±12.5
Ошибка усиления Ошибка усиления (mrad) <5 <5 <5 <5
Нулевое смещение (mrad) для нулевой ошибки <5 <5 <5 <5
Нелинейность (%) <0.1 <0.1 <0.1 <0.1
Требования к питанию Требования К питанию ±15 В постоянного тока, ≥3А ±15 В постоянного тока, ≥3А ±15 В постоянного тока, ≥3А ±15 В постоянного тока, ≥3А
Цифровой интерфейс XY2-100 XY2-100 XY2-100 XY2-100
Рабочая температура (℃) 25±10 25±10 25±10 25±10
Вес (кг) 1.9 2.3 5.0 5.2
