Автомат для резки лазера серии PD5060

Автомат для резки лазера серии PD5060

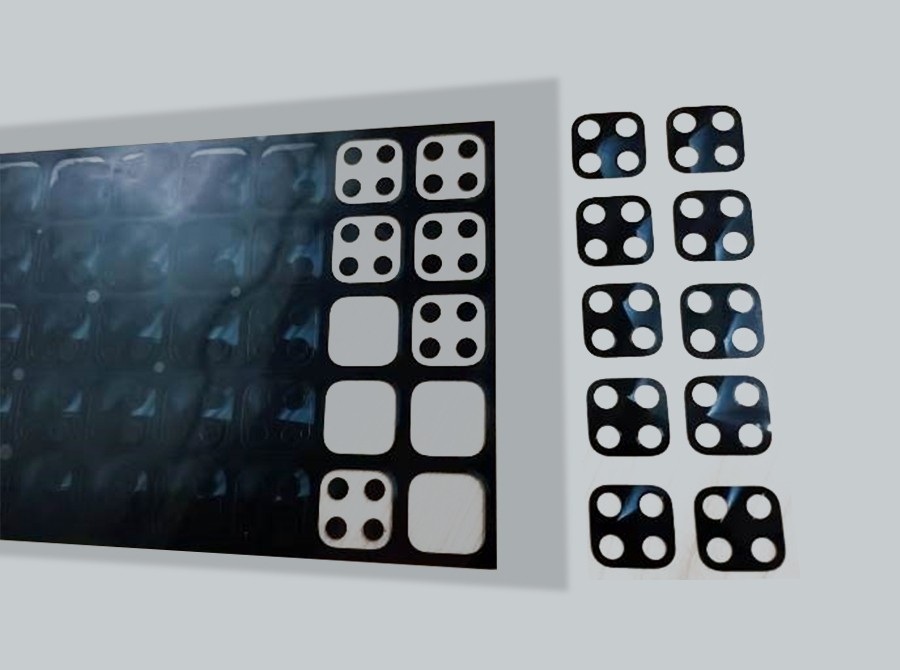

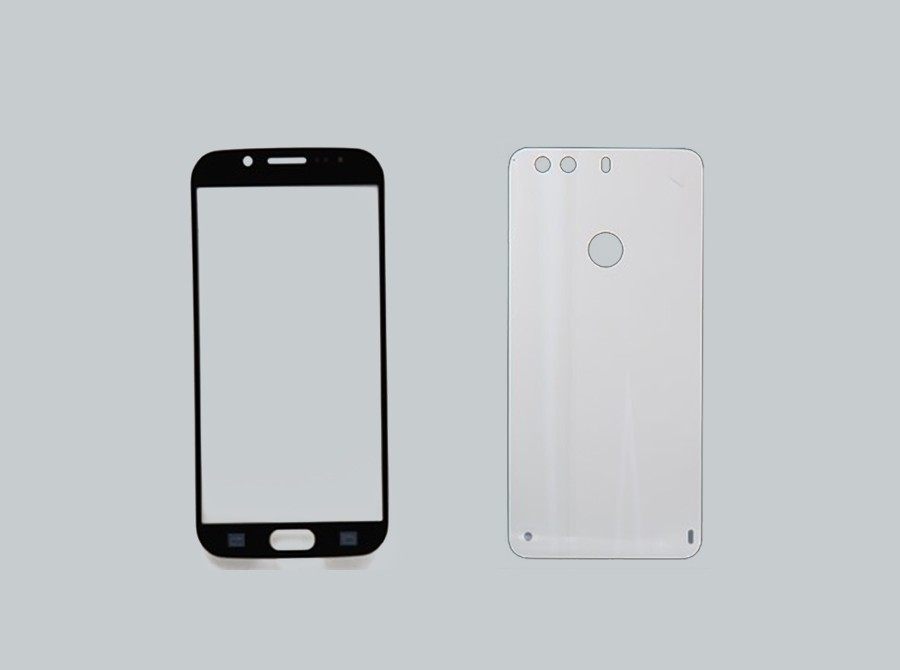

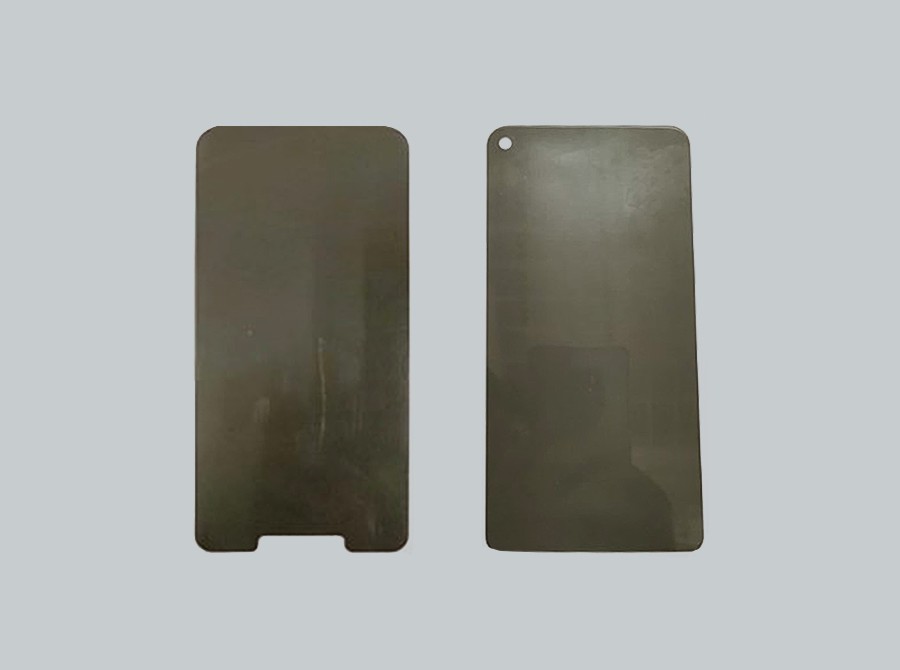

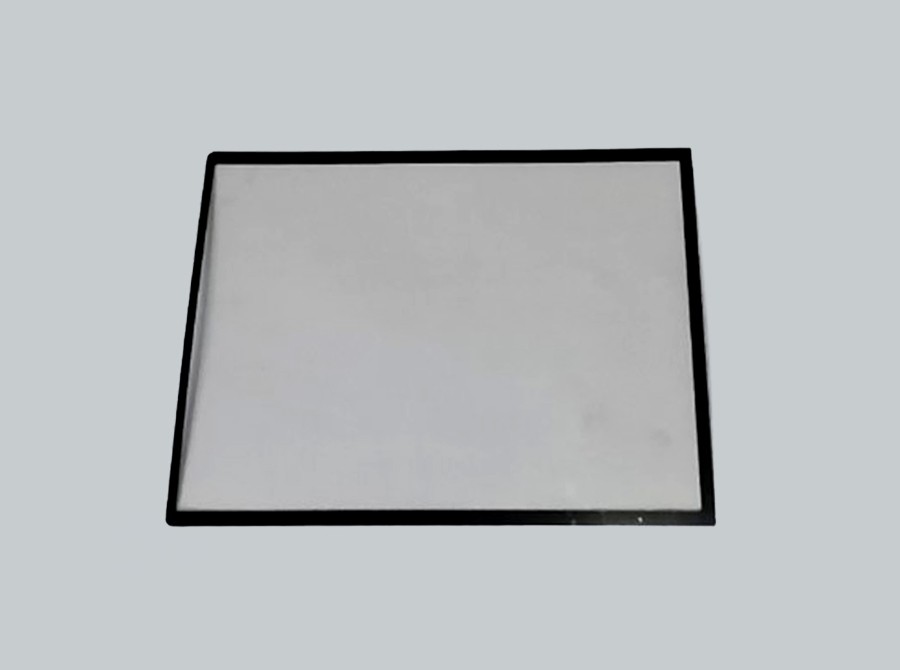

Оборудование в основном предназначено для лазерной резки неметаллических материалов, таких как проводящая пленка, взрывозащищенная пленка для стеклянного покрытия, гибкая экранная пленка, акриловый сенсорный экран и подложка для ПК, электронная бумага, плата подсветки ЖК-дисплея, плата SMT-покрытия и т.д.




Описание

1. Общая основа из натурального мрамора, интегрированная закрытая структура, сбалансированное усилие, меньшая вибрация и более стабильный станок;
2. Использование конструкции оптического тракта полета, компактной структуры и хорошего светового пятна;
3. Портальная конструкция с двойным приводом, двусторонний серводвигатель по оси Y;
4. прецизионный шариковый винт, бесшумная передача по направляющей;
5. Металлическая радиочастотная лазерная трубка с хорошим качеством луча, длительным сроком службы и высокой стабильностью;

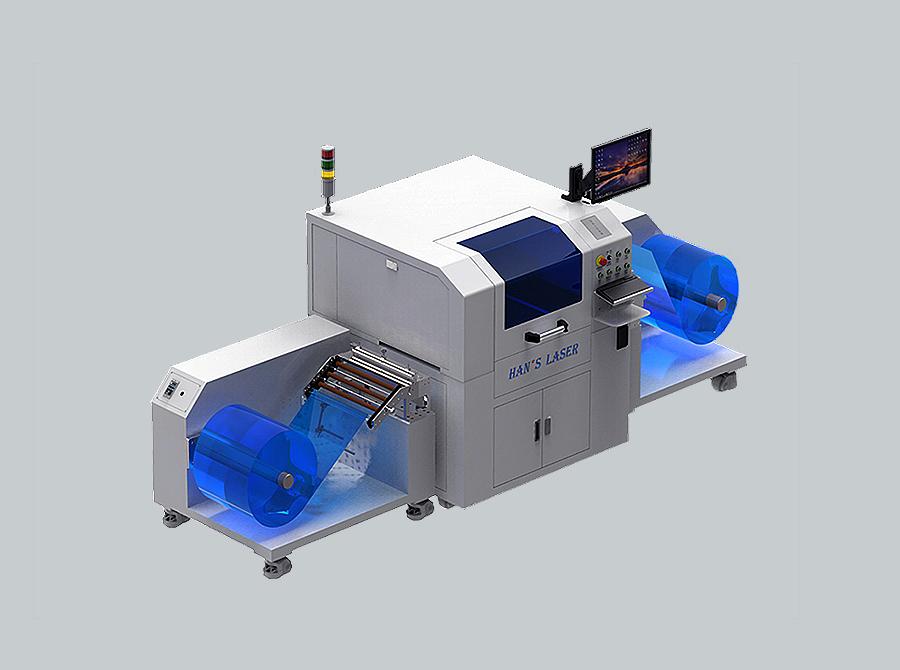

6. Высокая расширяемость, совместимая с двухстанционными платформами входа и выхода, модулями автоматической загрузки и разгрузки, модулями втягивания и разматывания.

Характеристики оборудования
серийный номер проект Серия PD5060 Серия PD6080
параметр параметр
1 Длина волны лазера 9,3 мкм /10,6 мкм 9,3 мкм /10,6 мкм
2 Мощность лазера 30 Вт/60 Вт/100 Вт/150 Вт 30 Вт/60 Вт/100 Вт/150 Вт
3 Перемещение по оси X/Y/Z 600/500/30 мм 600/800/30 мм
4 Максимальный размер размещения продукта 670*560*150 мм 780*990*150 мм
5 Повторите точность позиционирования по оси X/Y ±0,01 мм ±0,01 мм
6 Ширина разрезаемого шва 0,07~ 0,20 мм 0,07~ 0,20 мм
7 функция Полный разрез / половинный разрез Полный разрез / половинный разрез
8 Размеры станка: длина * ширина* высота 1500*1300*1750 мм 1630*1700*1750 мм
9 Вес оборудования 1500 кг 2100 кг
10 Мощность всей машины (без воздуходувки) Приблизительно 4,3 кВт / 5,0 кВт / 8,4 кВт /8,4кВт Приблизительно 45,0 кВт /5,7 кВт /9,2 кВт /9,2 кВт
11 Потребность в электросети (колебания <±5%) Однофазный 220В, 50ГЦ, 63А
12 Относительная влажность 45%-75%
13 температура окружающей среды 20℃-30℃
14 Электросеть Однофазный 220 В, 50 Гц; колебания электросети ±5%; провод заземления электросети соответствует национальному стандарту
15 Охлаждающая вода Очищенная вода, деионизированная вода или дистиллированная вода замените циркулирующую воду на десять недель и очистите охладитель
16 Окружающая среда оборудования Температура в мастерской 15 ~ 30 ℃, влажность 40%-80%, необходимо установить кондиционер и осушитель воздуха
17 Технологический газ Источник воздуха чистый и сухой, расход ≥50Л/мин, а давление 0,5-0,8 МПа
18 Удаление дыма и пыли Мастерская оборудована патрубком для выпуска отработавших газов и устройством для очистки выхлопных газов
